Suuttimet & suutinasennelmat
Mikä suutin on?
Suutin on komponentti, joka on suunniteltu hajottamaan nestettä hallitusti ja määrätyllä tavalla. Suuttimia käytetään monissa erilaisissa teollisissa prosesseissa ohjaamaan nesteen virtausta, suuntaa ja leviämistä tietyn ajanjakson aikana. Suihkun sisältämien pisaroiden koko on myös tärkeä prosessin tehokkaan toiminnan ja halutun lopputuloksen saavuttamisen kannalta.
Esimerkkejä teollisuusprosesseista, joissa suuttimilla on ratkaiseva rooli, ovat esimerkiksi jäähdytys, puhdistus, kostutus, pölynhallinta ja palontorjunta.

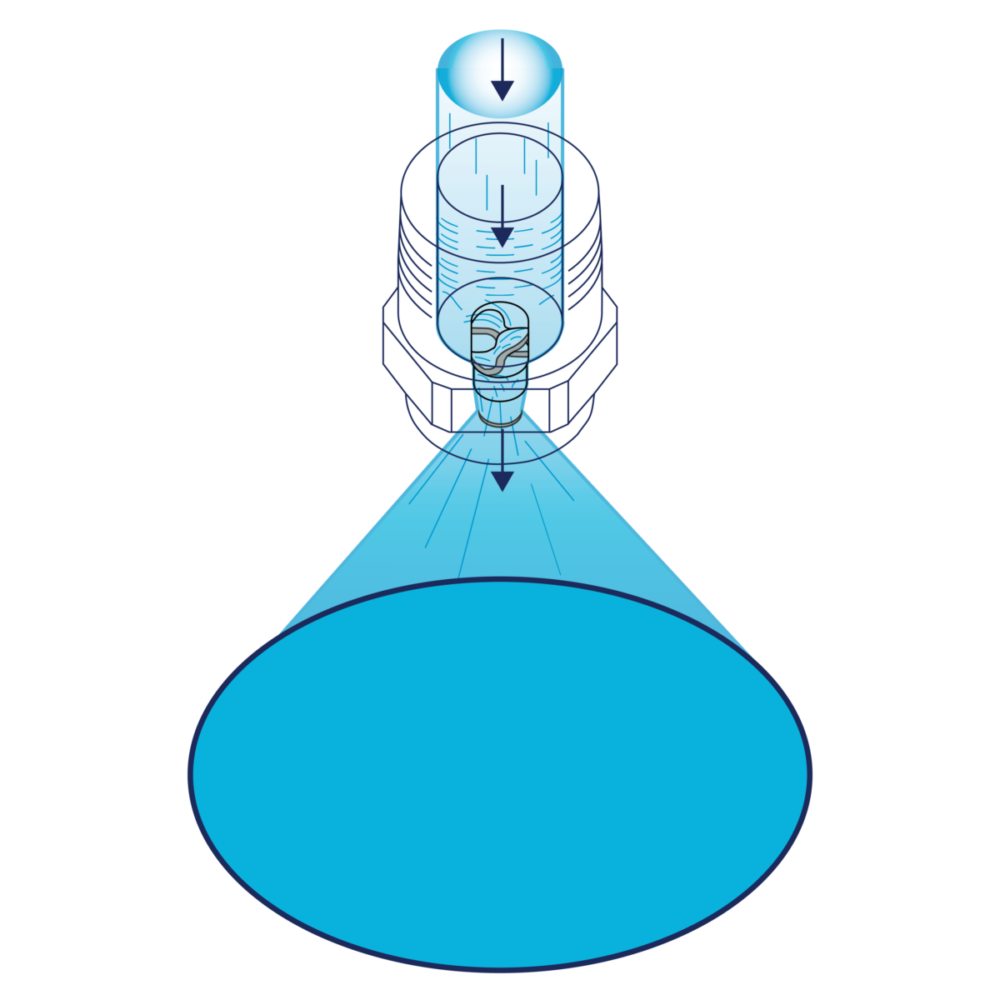

Suuttimen suihku muodostuu näin
Suihku syntyy prosessissa, jossa neste kulkee suuttimen läpi. Tässä prosessissa neste muuttuu pieniksi pisaroiksi, jotka poistuvat suuttimesta hallitusti suihkuna. Virtaus ja paine ovat kaksi tärkeää parametria tässä prosessissa. Seuraavana kuvailuja siitä, mitä suuttimen toimintaan liittyy:
Suuaukko: Neste (vesi, kemikaali tai jokin muu) virtaa paineella suuttimen suuaukon läpi.
Läpäisy: Suuttimen sisällä on usein kapea kanava tai vastaava. Tämä kanava kiihdyttää nesteen virtausta ja lisää sen nopeutta.
Paine: Kun neste on virrannut kanavan läpi, tapahtuu painehäviö. Tämä painehäviö on kriittinen tekijä suihkun syntymisessä.
Neste hajoaa pisaroiksi: Painehäviö ja nesteen suuri virtausnopeus saavat nesteen hajoamaan pieniksi pisaroiksi, kun se kulkee suuaukon läpi. Erilaiset suuttimet tuottavat erikokoisia pisaroita. Pisarakoko voi olla ratkaiseva tiettyjen prosessien tehokkaan toiminnan kannalta.
Ulostulo: Suihku poistuu suuttimesta ulostuloaukon kautta ja suuntautuu kohti aiottua kohdetta. Ulostuloaukon muotoilu määrittää myös suihkun suunnan ja sen, kuinka laaja suihkukulma tietyssä suutinmallissa on.
Suihkutuskuvio: Suuttimen muotoilu ja rakenne, kuten muoto, koko ja mahdolliset lisäosat, vaikuttavat todelliseen suihkutuskuvioon. Suihkutuskuvio voi olla esimerkiksi hienoa nestesumua, kartionmuotoinen suihku, suora suihku tai viuhkanmuotoinen suihku.
On tärkeää huomata, että suuttimia on useita erilaisia malleja, jotka on optimoitu tiettyihin sovelluksiin käytettäväksi. Suihkutuskuvio ja pisarakoko ovat ratkaisevia tekijöitä, jotta voidaan varmistaa suihkun tehokkuus erilaisissa teollisuusprosesseissa. Haluttu virtausnopeus, suihkutuskulma (0°-360°) ja pisarakoko määräytyvät valitun suutinmallin mukaan sekä suuttimen suuaukkoon tulevan nesteen paineen mukaan. Myös nesteen koostumus (esim. viskositeetti) ja nesteessä oleva mahdolliset partikkelit vaikuttavat suihkuun.
Esimerkkejä erilaisista suuttimista ja suihkutuskuvioista
Seuraavassa on muutamia esimerkkejä eri suutinmalleista ja suihkutuskuvioista - sumu, viuhka, täyskartio, täyskartio (spiraalisuutin), onttokartio ja 360° (säiliönpesuun).
Valitse oikeanlainen suutin
Jokaisella suutintyypillä on tietty virtausnopeus, suihkukuvio ja pisarakoko. Seuraavassa on joitakin seikkoja, jotka kannattaa ottaa huomioon oikean suuttimen valinnassa, jotta prosessi toimii mahdollisimman tehokkaasti.
- Mikä on suuttimen ja suihkutusprosessin tehtävä?
- Mikä pisarakoko sopii prosessiin parhaiten?
- Mikä pinta suihkutuksen tulee peittää? Mihin suutin sijoitetaan?
- Mikä virtaus halutaan? Mikä on käytettävissä oleva paine?
- Minkä tyyppistä nestettä suihkutusprosessissa käytetään?
- Pääsevätkö ulkoiset tekijät vaikuttamaan suuttimen suihkuun?
- Mikä materiaali soveltuu tarkoitukseen parhaiten?
Suuttimien käyttökohteet teollisuudessa
Suuttimia käytetään periaatteessa kaikentyyppisillä teollisuudenaloilla. Alla on lueteltu valikoima sovelluksia:
Jäähdytys: Terästuotannon ja voimalaitosten kaltaiset teollisuudenalat käyttävät suuttimia laitteiden ja prosessien jäähdyttämiseen. Suuttimia voidaan käyttää jäähdytystorneissa, ilmastointijärjestelmissä ja muissa teollisuuden jäähdytysprosesseissa lämmön haihduttamiseen ja oikean käyttölämpötilan ylläpitämiseen.
Puhdistus ja desinfiointi: Suuttimia käytetään teollisuuden puhdistusprosesseissa lian ja epäpuhtauksien poistamiseen laitteista, pinnoista, säiliöistä, elintarvikkeista jne.
Kostutus: Toiminnoissa, joissa on tärkeää ylläpitää tiettyä kosteustasoa, kuten tekstiiliteollisuudessa, kasvihuoneissa tai varastoissa, käytetään suuttimia luomaan hienojakoista sumua, joka lisää kosteutta ilmaan.
Pintakäsittely ja maalaus: Spraydysor används ofta inom t ex fordonsindustrin och byggsektorn för att applicera färg, lack eller beläggningar på ytor. De säkerställer en jämn och kontrollerad applicering av vätskan.
Pölynhallinta: Toiminnoissa, joissa syntyy pölyä ja hiukkasia kuten kaivostoiminnassa, materiaalinkäsittelyssä ja rakennusalalla, käytetään suuttimia pölyn määrän vähentämiseksi suihkuttamalla hallitusti vettä tai muita lisäaineita, jotka estävät hiukkasten pääsyn ilmaan.
Kemiallinen käsittely: Kemianteollisuudessa suuttimia käytetään kemikaalien sekoittamiseen ja hajottamiseen eri prosesseissa tarkkojen ja tehokkaiden kemiallisten reaktioiden varmistamiseksi.
Elintarvikkeiden ja juomien valmistus: Suuttimia käytetään elintarvike- ja juomateollisuudessa esimerkiksi pullojen puhdistuksessa, steriloinnissa, voitelussa, kostutuksessa, pinnoituksessa ja säiliöiden puhdistuksessa.
Lääketeollisuus: Lääkkeiden valmistuksessa käytetään erittäin tarkkoja suuttimia pillereiden tai tablettien päällystämiseen vaikuttavilla aineilla.
Palontorjunta: Suuttimia käytetään palontorjuntajärjestelmissä, kuten sprinkleri- ja hulevesijärjestelmissä, suihkuttamaan vettä tai sammutusaineita tulipalon sattuessa liekkien hallitsemiseksi ja sammuttamiseksi.
Vaahdonhallinta: Vaahto voidaan poistaa erilaisissa prosesseissa suihkuttamalla nestettä säiliön, astian tai lammen pinnalle.
Säiliön sekoittaminen: Sekoitussuuttimia käytetään prosesseissa, joissa säiliön tai astian sisältö on sekoitettava tai pidettävä suspensiona.
Suuttimien huolto
Jotta suihkutusprosessisi toimisi tehokkaasti ja tarkoituksenmukaisesti halutun tuloksen saavuttamiseksi, suuttimet olisi puhdistettava säännöllisesti ja koko järjestelmä tarkastettava säännöllisesti. Tukkeutuminen, vaurioituminen, kuluminen ja korroosio aiheuttavat sen, että suutin ei suihkuta optimaalisesti, mikä vaikuttaa koko suihkutusprosessiin ja voi johtaa suunnittelemattomiin tuotantoseisokkeihin, prosessin ja tuotteen laadun heikkenemiseen ja käyttökustannusten kasvuun. Suuttimien huolto-ohjelma >>
